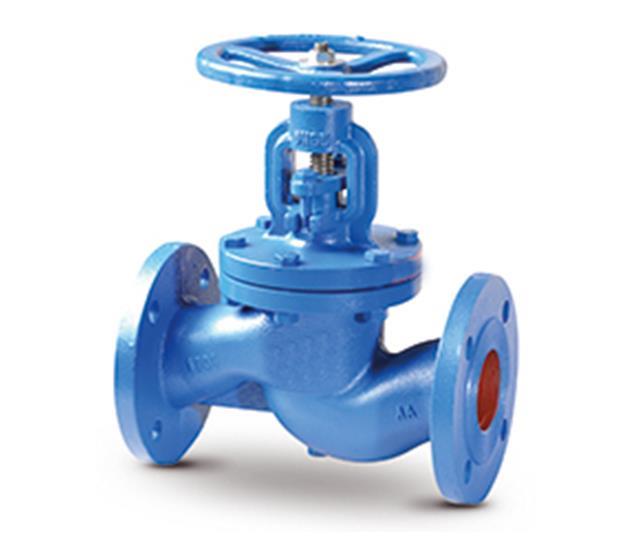

Globe vana, endüstriyel boru hatlarında sıvı, gaz veya buhar gibi akışkanların debisini hassas bir şekilde kontrol etmek için kullanılan bir vana türüdür. Adını, genellikle yuvarlak ve küresel bir forma sahip olan gövdesinden alır. Globe vanalar, akışkanın geçtiği yolu daraltarak veya genişleterek, debiyi ayarlamaya ve gerektiğinde akışı tamamen kesmeye olanak tanır. Tasarımı, doğrusal bir hareketle çalışan bir vana diskine sahip olup, bu disk vana gövdesi içinde yukarı ve aşağı hareket ederek akışkanın geçişine müdahale eder. Bu özellik, globe vanaları, özellikle hassas debi ayarları gerektiren uygulamalar için ideal kılar. Globe vanaların kullanım alanları arasında petrokimya, enerji üretimi, su arıtma ve buhar sistemleri gibi endüstriyel sektörler bulunur. Ayrıca, yüksek basınç ve sıcaklık koşullarında bile yüksek performans gösterebilecek şekilde tasarlanmışlardır, ancak akışkanın geçişi sırasında enerji kaybı yaratabilmeleri ve yüksek direnç göstermeleri gibi bazı dezavantajları da vardır. Yine de, dayanıklı yapıları ve güvenilir işlevleri ile bu vanalar, endüstriyel tesislerde kritik bir rol oynamaktadır.
Globe Vana Tasarımı ve Çalışma Prensibi
Globe vanaların tasarımı, akışkanın yönünü değiştirecek şekilde iç mekanizmalara sahiptir. Bu vana türünün başlıca bileşenleri, vana gövdesi, vana disk (plakası), vana sapı ve sızdırmazlık elemanlarından oluşur. Vana gövdesi genellikle metal bir malzemeden yapılır ve iç kısmı akışkanın geçişini engelleyecek şekilde şekillendirilmiştir. Akışkanın kontrolü, vananın açılıp kapanmasını sağlayan disk sayesinde gerçekleşir.
Globe vanaların çalışma prensibi, akışkanın bir boru hattı üzerinden geçerken karşılaştığı direncin ayarlanabilmesidir. Vana disk, vana gövdesinin içinde yukarı ve aşağı hareket ederek, akışkanın geçişine engel olur veya geçişini sağlar. Bu hareketin doğrusal olması, vananın hassas akış kontrolü yapabilmesine olanak tanır. Globe vanaların çoğu, akışkanın sadece tek bir yönde hareket etmesine izin verir.
Globe Vana Çeşitleri
Globe vanalar farklı tasarımlar ve uygulamalara göre çeşitlendirilmiştir. Bunlar arasında en yaygın olanlar şunlardır:
Yüksek Basınç Globe Vanası: Bu tip vanalar, yüksek basınçlı sistemlerde kullanılır. Genellikle ağır sanayi ve petrokimya tesislerinde yer alır.
Düşük Basınç Globe Vanası: Bu tür vanalar, düşük basınçlı sistemlerde ve daha az agresif ortamlar için uygundur. Evsel kullanımda ve daha hafif sanayi uygulamalarında tercih edilir.
Motorlu Globe Vanası: Bu tip vanalar, uzaktan kontrol edilebilen ve otomatik olarak açılıp kapanabilen vanalardır. Genellikle endüstriyel otomasyon sistemlerinde kullanılır.
Pnomatik Globe Vanası: Pnomatik tahrik ile çalışan vanalardır. Bu vanalar, hava basıncı ile çalışarak, insan müdahalesine gerek kalmadan akış kontrolü sağlar.
Globe Vana Kullanım Alanları
Globe vanalar, çok geniş bir yelpazede endüstriyel uygulamalarda kullanılmaktadır. Bu vanalar, özellikle akışkanların debisinin hassas bir şekilde ayarlanması gereken yerlerde tercih edilir.
Petrokimya ve Kimya Endüstrisi: Kimyasal üretim süreçlerinde, sıcaklık, basınç ve debi gibi faktörlerin doğru bir şekilde kontrol edilmesi gerekmektedir. Globe vanalar, bu süreçlerde yüksek hassasiyetle akışkan kontrolü sağlar.
Buhar Sistemleri: Buhar hatlarında, debinin ayarlanması çok önemlidir. Globe vanalar, bu tür sistemlerde sıkça kullanılır, çünkü sıcak buharın yönlendirilmesi ve debisinin kontrol edilmesi gerekir.
Su Arıtma ve Dağıtım Sistemleri: Su arıtma tesislerinde, suyun debisi ve akış yönü Globe vanalar ile ayarlanabilir. Bu sayede suyun doğru miktarda ve doğru hızda iletilmesi sağlanır.
Enerji Üretimi: Elektrik üretimi yapan santrallerde, akışkanların yönetilmesi oldukça kritik bir rol oynar. Globe vanalar, enerji santrallerindeki boru hatlarında enerji üretimi için gerekli olan akışkan kontrolünü sağlar.
Globe Vana Avantajları ve Dezavantajları
Avantajları:
• Hassas Akış Kontrolü: Globe vanalar, çok hassas akış kontrolü sağlayarak, akışkanın miktarını çok ince ayarlarla düzenleyebilir. Bu, özellikle kimya ve petrokimya endüstrilerinde kritik bir gerekliliktir.
• Yüksek Performans: Globe vanalar, yüksek basınç, yüksek sıcaklık gibi zorlu koşullarda dahi yüksek performans gösterirler.
• Dayanıklılık: Globe vanalar, genellikle güçlü malzemelerden üretildikleri için uzun ömürlüdür ve dayanıklıdır.
• Farklı Uygulama Alanlarına Uygunluk: Hem düşük hem de yüksek basınçlı sistemlerde kullanılabilmeleri, onları çok yönlü hale getirir.
Dezavantajları:
• Enerji Kaybı: Globe vanaların, özellikle tam açılmadığı durumlarda, akışkanın geçişi sırasında önemli miktarda enerji kaybı olabilir. Bu, sistem verimliliğini olumsuz etkileyebilir.
• Fiyat: Globe vanaların yapısı ve işlevselliği, diğer vana türlerine göre daha pahalıdır. Bu nedenle, bazı uygulamalarda maliyetli olabilir.
• Yüksek Akış Direnci: Globe vanalar, akışkanın geçişi sırasında yüksek direnç oluşturabilirler. Bu, düşük debi gerektiren sistemler için ideal olmayabilir.
Globe Vana Seçimi
Bir Globe vana seçerken, dikkat edilmesi gereken bazı önemli faktörler bulunmaktadır.
Akışkanın Cinsi: Kullanılacak akışkanın kimyasal özellikleri, sıcaklığı ve basıncı, seçilecek vananın malzeme yapısını etkiler. Örneğin, aşındırıcı bir sıvı ile çalışan bir sistem için özel alaşımlar gereklidir.
Basınç ve Sıcaklık Koşulları: Vana, belirli basınç ve sıcaklık seviyelerine dayanacak şekilde tasarlanmalıdır. Yüksek basınçlı sistemlerde kullanılacak vanaların, yüksek mukavemetli malzemelerden yapılması gerekir.
Debi Gereksinimleri: Akışkanın debisi de vananın seçimini etkileyen önemli bir faktördür. Globe vanalar, düşük debi ve hassas akış kontrolü gerektiren uygulamalar için en uygun tercihlerdir.
Çalışma Frekansı: Vananın ne kadar sıklıkla açılıp kapanacağı da göz önünde bulundurulmalıdır. Sürekli olarak açılıp kapanan vanalar, otomatik tahrik sistemleri ile donatılabilir.
